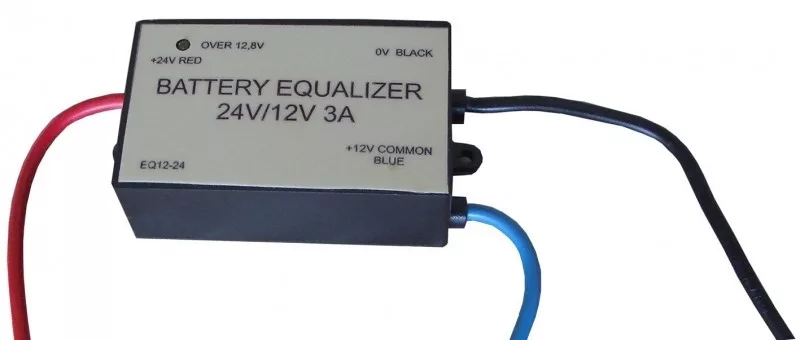

Izjednačivač napona 24V/12V 3A FRX

PROBLEM: Prilikom punjenja baterija spojenih u seriju nema garancije da će baterije dobiti istu napon punjenja. Stoga jedna baterija prima niži (npr.: 13,6 V), a druga viši (npr.: 15,2 V) napon punjenja pri istoj struji punjenja. REZULTAT: Ovaj proces je samopokretan i dovodi do prijevremenog kvara obje baterije. Nedovoljno napunjena baterija gubi kapacitet zbog formiranja sulfata, dok druga baterija biva uništena isušivanjem uslijed redovitog prepunjavanja i naknadnog kratkog spoja ćelija. Način rada: Equalizer mjeri sve napone punjenja i izračunava njihov prosjek. Ako napon punjenja jedne od baterija premaši ovu vrijednost za više od 0,1 V, on preusmjerava dio struje punjenja s te baterije na drugu. Time ukupni napon punjenja nije pogođen. Radni uvjeti: Equalizer se zaustavlja ako napon jedne baterije padne ispod 11 V. Tijekom isključivanja njegova potrošnja se smanjuje na 2 mA. Da bismo demonstrirali rad Equalizera, spojili smo dvije baterije u seriju i izmjerili napon tijekom punjenja. 1. dio: Spojili smo baterije u seriju bez opterećenja ili izjednačavanja, pa je izmjeren napon na stezaljkama bez opterećenja (12,71 V i 12,72 V). 2. dio: Spojili smo ih na punjač s konstantnim naponom od 28,8 V bez Equalizera. (13,6 V i 15,2 V) (podpunjavanje i prepunjavanje) 3. dio: Također smo spojili Equalizer na baterije. (14,38 V i 14,42 V) Jasno je da su podpunjavanje i prepunjavanje odmah prestali. 4. dio: Ponovno smo ih punili bez izjednačavanja. (13,6 V i 15,2 V) LED indikatori: - stalno svjetlo - uređaj je u radu, struja izjednačavanja je oko 1A - treptanje - struja izjednačavanja oko 0,5-0,8A - LED ne svijetli - baterije su izjednačene Rezultat: - pad napona punjenja na prepunjenoj bateriji - porast napona punjenja na podpunjenoj bateriji - povećana sposobnost pokretanja i kapacitet zbog istog stanja napunjenosti - duži vijek trajanja baterije Primjena: - kamioni, autobusi - invalidska kolica, strojevi za čišćenje - svugdje gdje dvije ili više baterija spojenih u seriju daju napon Upozorenje: Potrošači od 12 V u vozilu trebaju se koristiti samo ako je njihova struja veća od 0,5A iz pretvarača 24/12 V, čak i pri korištenju kompenzatora.
