OPIS
Kod upotrebe ribarskog radara, precizan prijenos podataka signala je neophodan, što može biti problematično ako je krma ili pramac broda različito nagnut i visok. Da bi podaci bili ispravno reflektirani, odašiljač mora biti točno paralelan s površinom vode (do horizonta). Stoga gotovo svi proizvođači ribarskih radara preporučuju ugradnju senzora položaja. U tom slučaju reflektirani signal savršeno se prikazuje na zaslonu uređaja!
Gornja slika prikazuje odstupanje prikaza ribe zbog različitog kuta nagiba odašiljača ribarskog radara. Dvije gornje slike pokazuju pogrešan položaj senzora, što može biti uzrokovano pogrešnim početnim podešavanjem ili uzdužnim nagibom na krmi ili pramcu (češće na krmi) broda. Samo ako je senzor točno paralelan s horizontom, informacije se jasno i bez iskrivljenja prikazuju na zaslonu (donja slika).
Stoga je vrlo važno postići ispravan kut nagiba senzora!

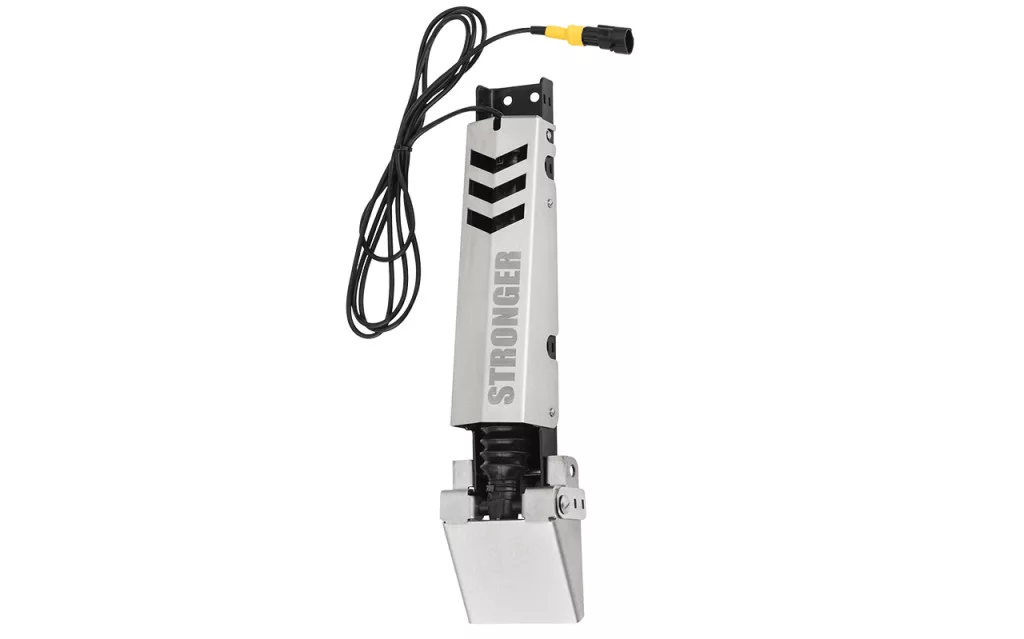

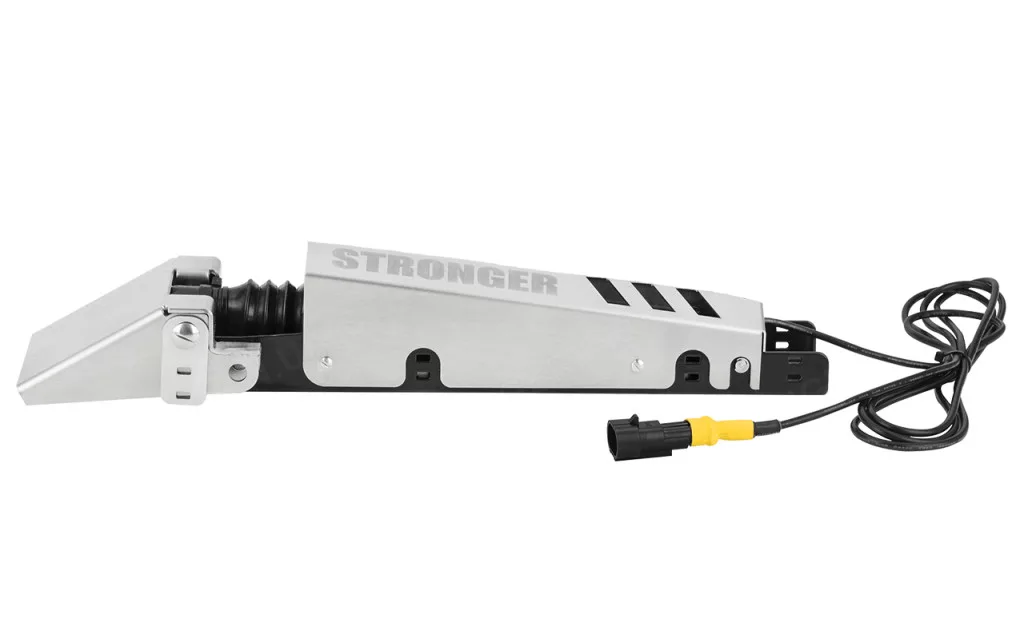

Regulator oscilatora je dizajniran tako da omogućuje elektroničku daljinsku kontrolu kuta nagiba oscilatora.

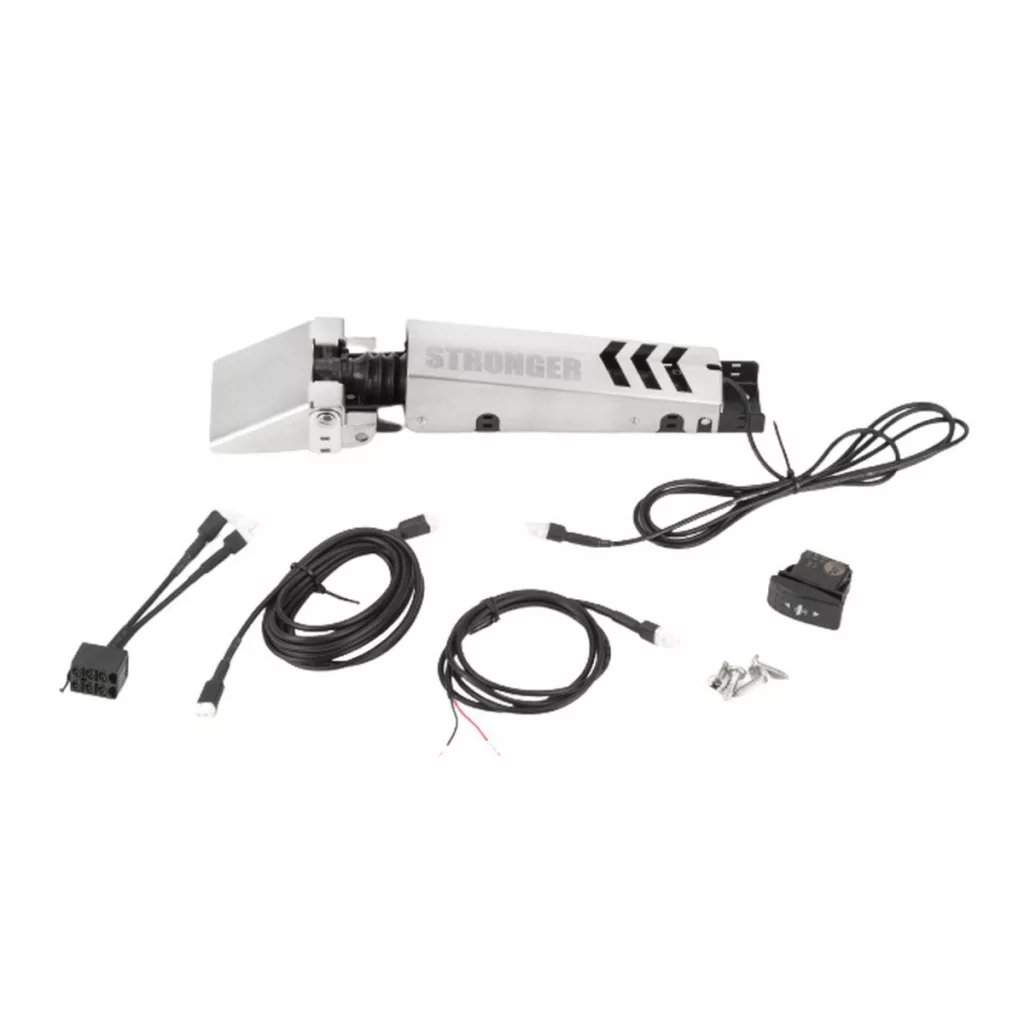

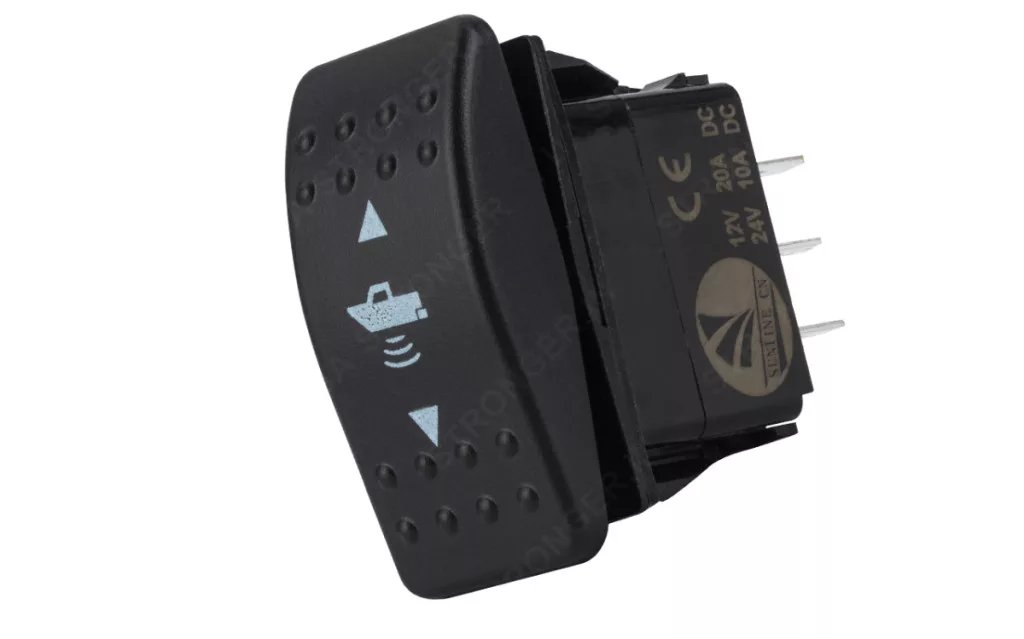

U osnovnoj opremi koristi se kabel dužine 2 m za povezivanje regulatora s upravljačkom pločom ili daljinskim upravljačem. Ako duljina priključka prelazi 2 m, produžni kabel treba kupiti zasebno. Njegova duljina je 4 m. U tom slučaju ukupna duljina instalacije iznosi 6 m. Ova duljina je dovoljna za instalaciju na upravljačkoj konzoli gotovo svih brodova do duljine 7 metara, ako je konzola postavljena maksimalno u sredinu broda.
